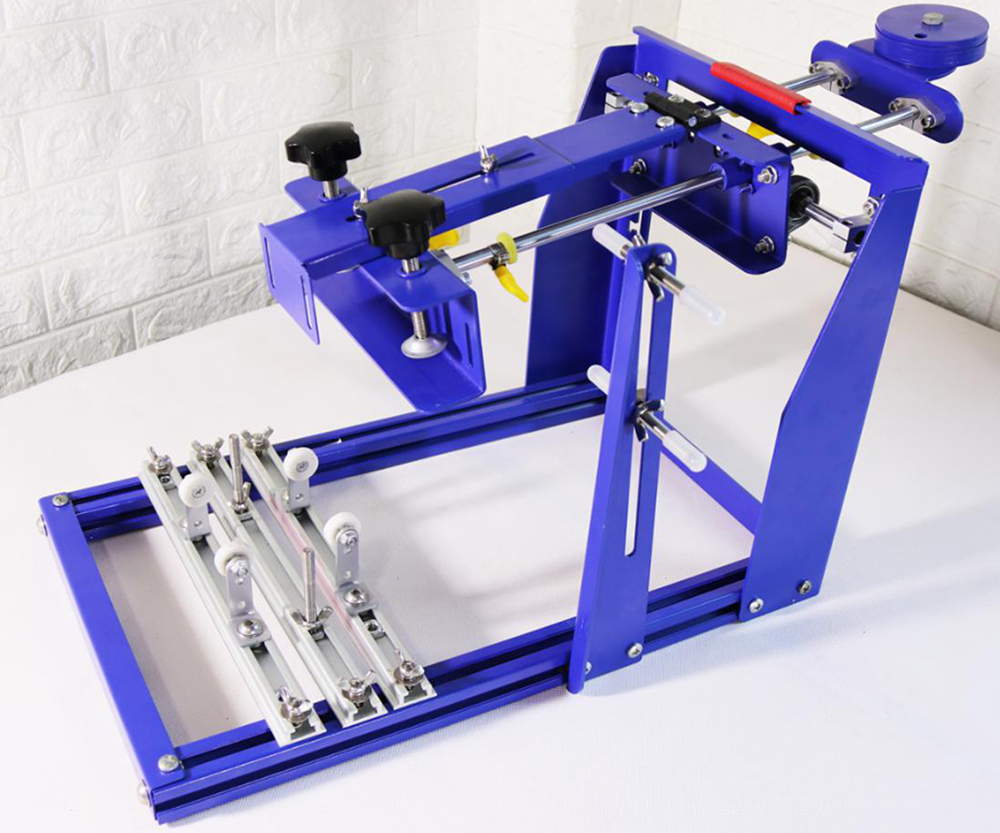

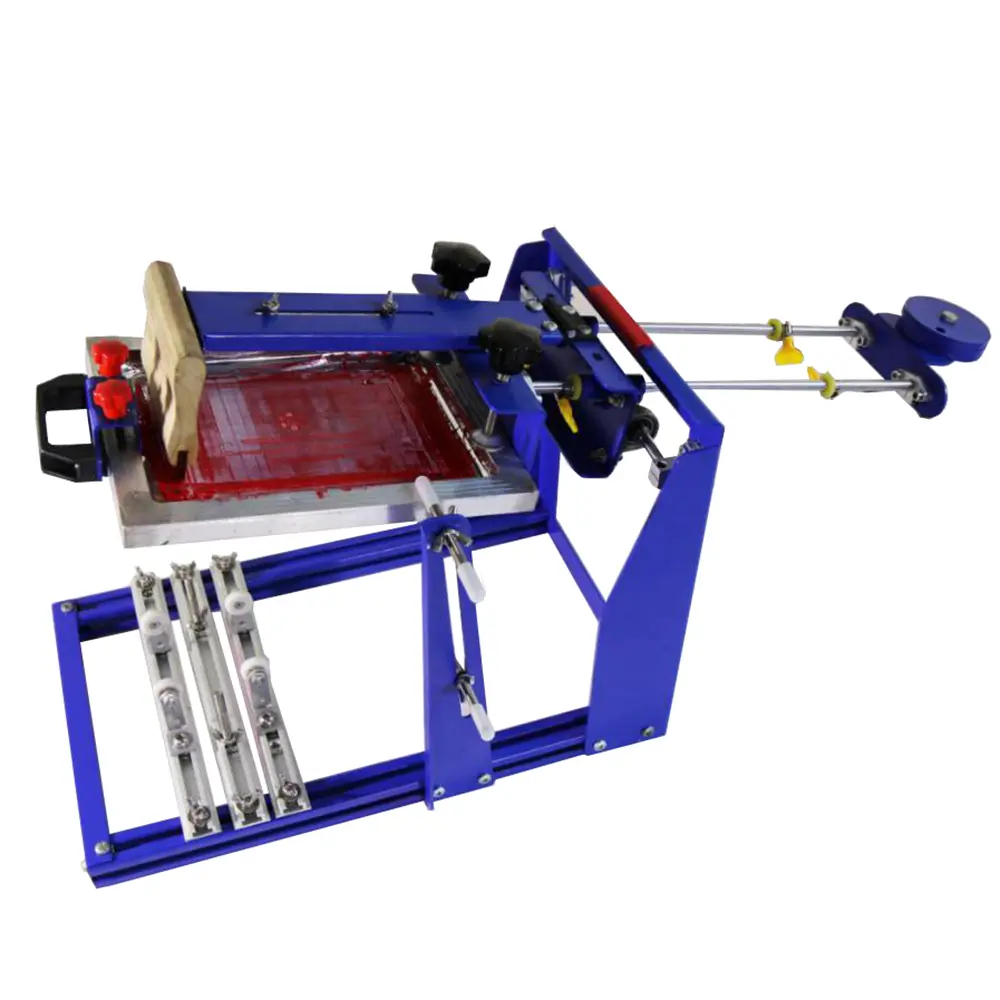

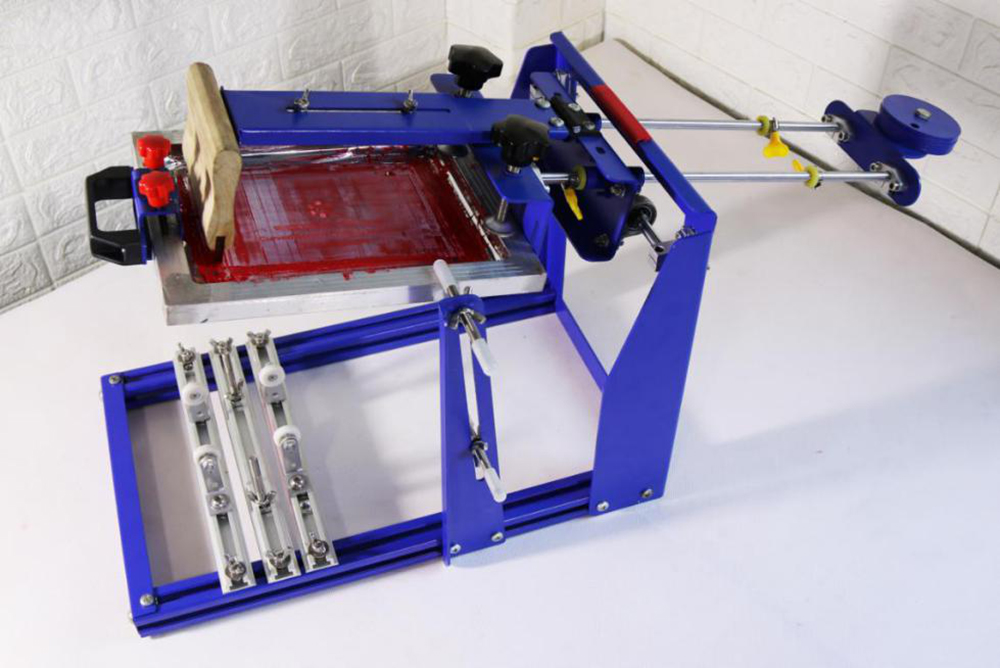

Maszyna do sitodruku o zakrzywionej powierzchni

opis produktu

Maszyna jest używana głównie do drukowania produktów cylindrycznych i stożkowych; Takie jak różnorodne tworzywa sztuczne, szkło, materiały metalowe wykonane z produktów o cylindrycznym, stożkowym kształcie, w tym butelki na wino, butelki po lekarstwach, butelki po kosmetykach i inne butelki opakowaniowe; Kubki, termosy, kufle do piwa, kufle czerwone itp. Tubka szklana, długopis, długopis, wędka, nietoperz i inne drobne wyroby cylindryczne;

JM-MCP170B Maszyna do sitodruku zakrzywionego stosowana jest głównie do drukowania wyrobów cylindrycznych i stożkowych o średnicy poniżej 170 mm.

W przypadku produktów cylindrycznych lub stożkowych powierzchnia druku jest duża wklęsła lub wypukła, powierzchnia druku ma plamy, a inny druk niepłaski nie jest odpowiedni dla maszyny.

Specyfikacja produktu

1. Maszyna przyjmuje przednią i tylną konstrukcję push-pull. Nadaje się do drukowania wzorów o szerokości mniejszej niż 200 mm; Długość mniejsza niż 250 mm; Nadaje się do wszystkich rodzajów płyt sitowych o średnicy zewnętrznej mniejszej niż 280*450 mm i grubości mniejszej niż 40 mm.

2. ustawienie maszyny odbywa się poprzez regulację wysokości tylnej ramy głównej, tylnej belki głównej w zależności od wysokości podłoża, poprzez regulację ramy głównej płyty sitowej i poluzowanie tylnej śruby łączącej (nie ma potrzeby wykręcania śruby), ogólny ruch powietrza pasującego w górę i w dół do odpowiedniej pozycji. Górny i dolny zakres regulacji wynosi 160 mm.

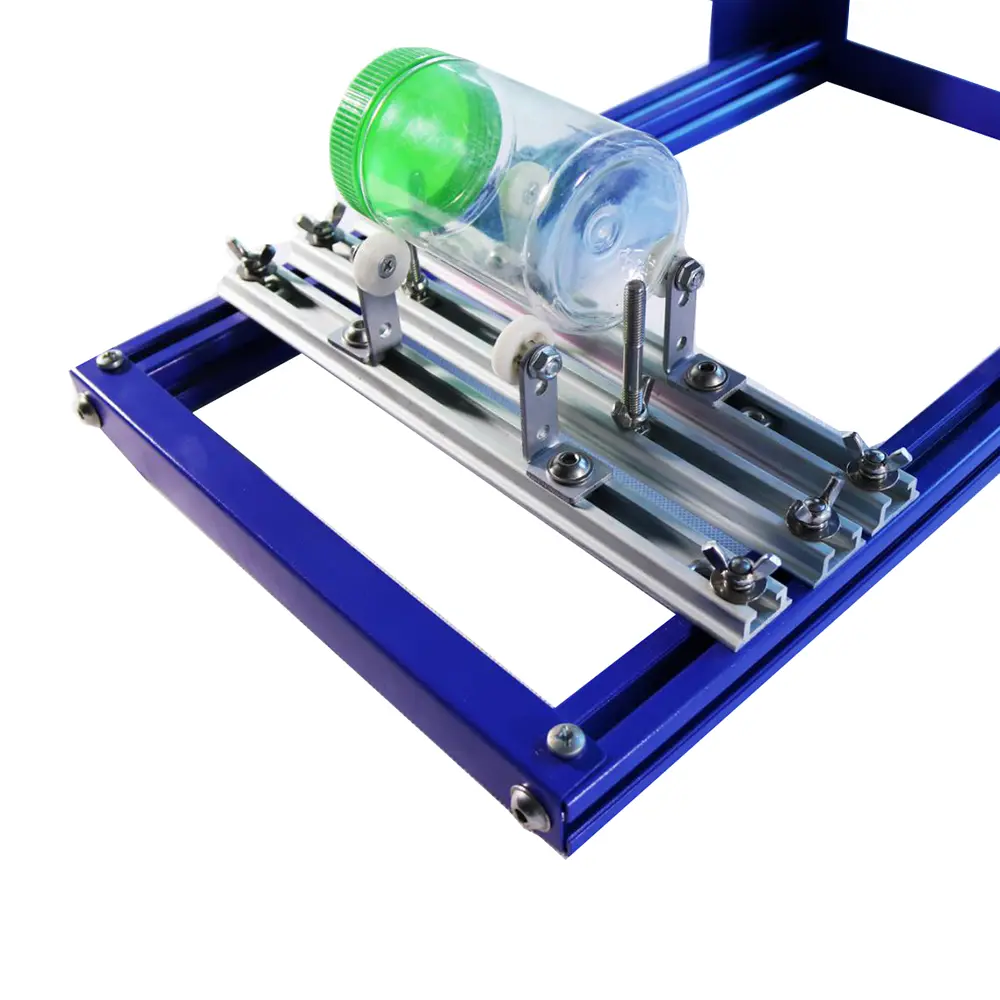

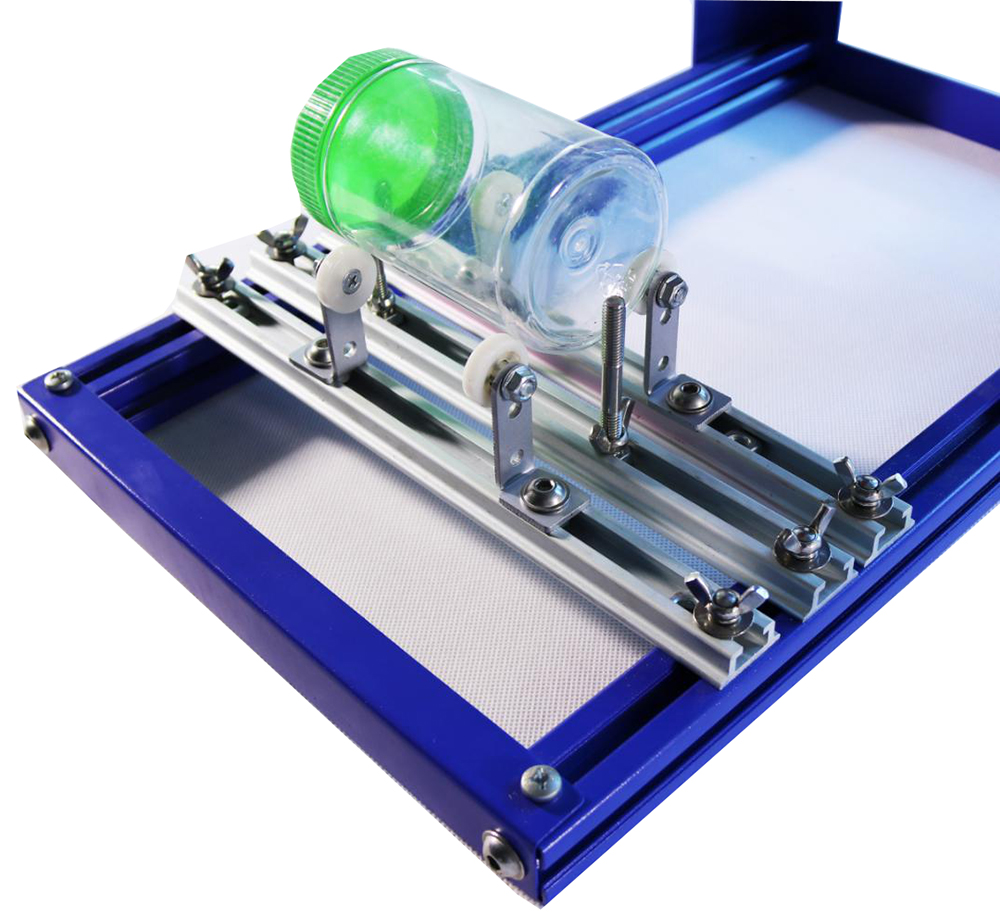

3. Stojak do drukowania podłoża można przesuwać od lewej do prawej, od przodu do tyłu. Trzy stałe aluminiowe pręty na dole można bezpośrednio zainstalować po obu stronach podstawy, aluminiowa podstawa prętowa może przesuwać się o 300 mm do przodu i do tyłu; Obie strony pasków ze stopu aluminium to listwa instalacyjna do montażu podłoża, środkowa to listwa instalacyjna do pozycjonowania podłoża. Trzy belki montażowe można przesuwać w zależności od potrzeb.

Montaż ruchu drążka aluminiowego: poluzuj śruby na obu końcach drążka montażowego i przesuń je w odpowiednie położenie. Dokręć śruby na obu końcach, aby zakończyć pozycjonowanie.

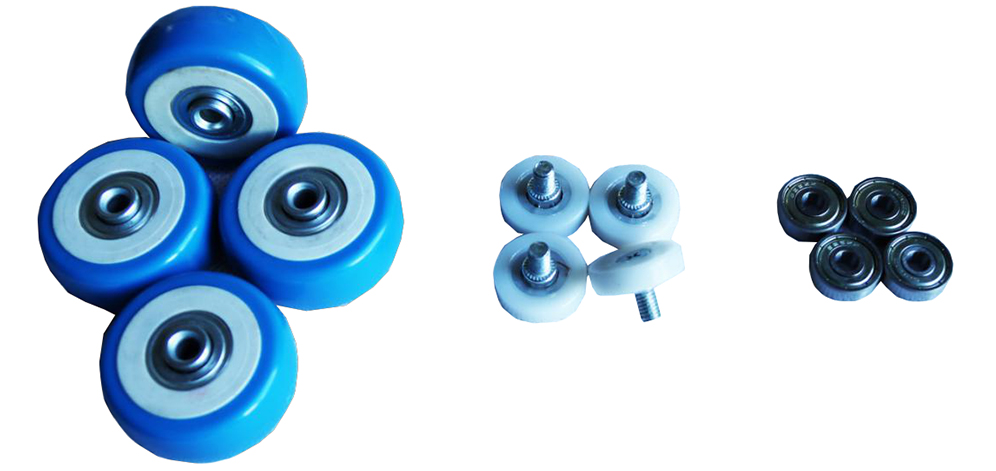

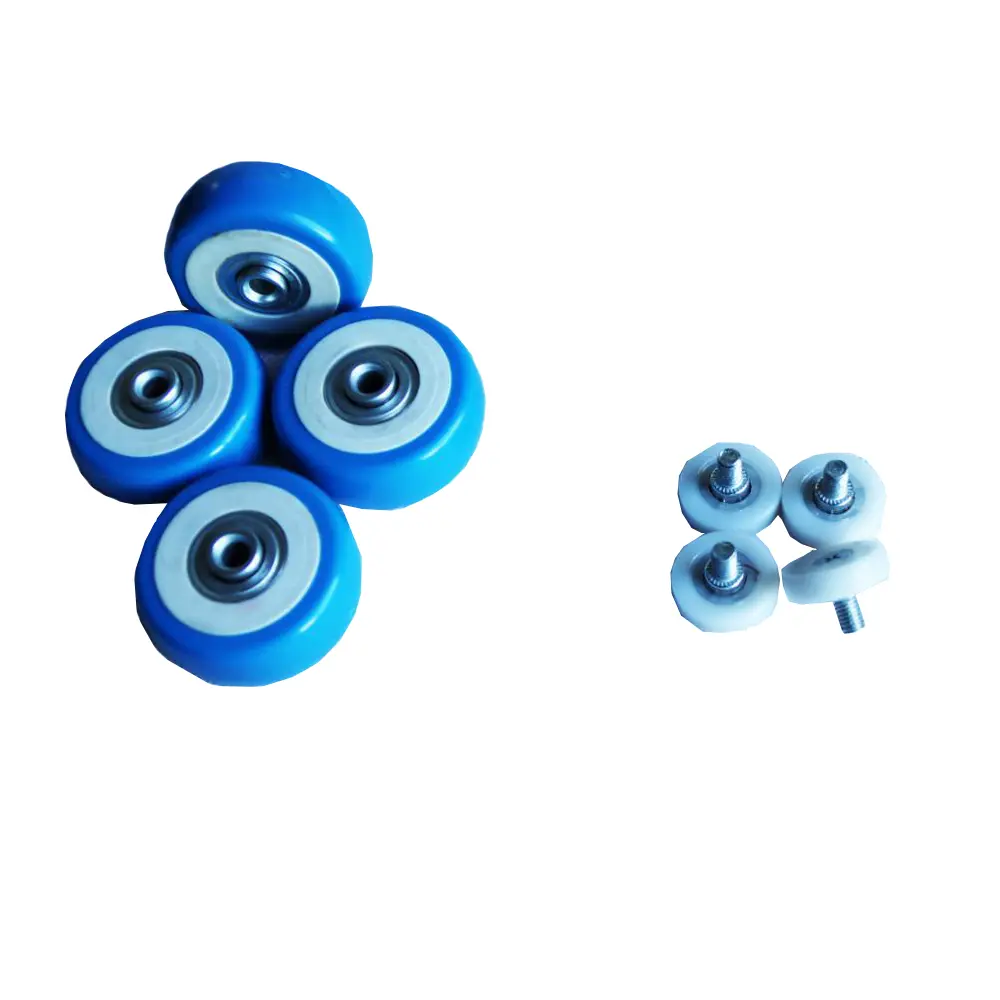

4. Przyjmuje trzy zestawy podłoża do umieszczenia odpowiednio rolek metalowych rolek łożyskowych (średnica 19 mm); Nylonowy wałek łożyskowy (średnica 25 mm); Rolka łożyskowa z tworzywa sztucznego (średnica 50mm) może być wymieniana w zależności od potrzeb użytkownika. Rama główna i rama dodatkowa mogą być instalowane z trzema rolkami.

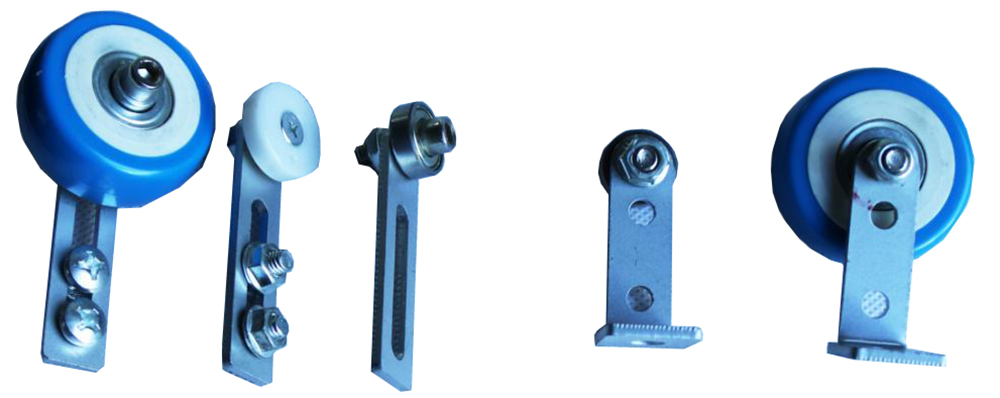

Wspornik montażowy łożyska mocuje się bezpośrednio w otworze aluminiowej listwy montażowej. Może przesuwać się do 110 mm w zależności od szerokości podłoża; 4 dodatkowe ramki montażowe, usuń łożyska z oryginalnej ramy montażowej i przymocuj dodatkowe ramki montażowe bezpośrednio do głównej ramy montażowej za pomocą śrub. Stosowany jest głównie do drukowania produktów stożkowych. Dodatkowa ramka montażowa może przesuwać się w górę i w dół o 20 mm.

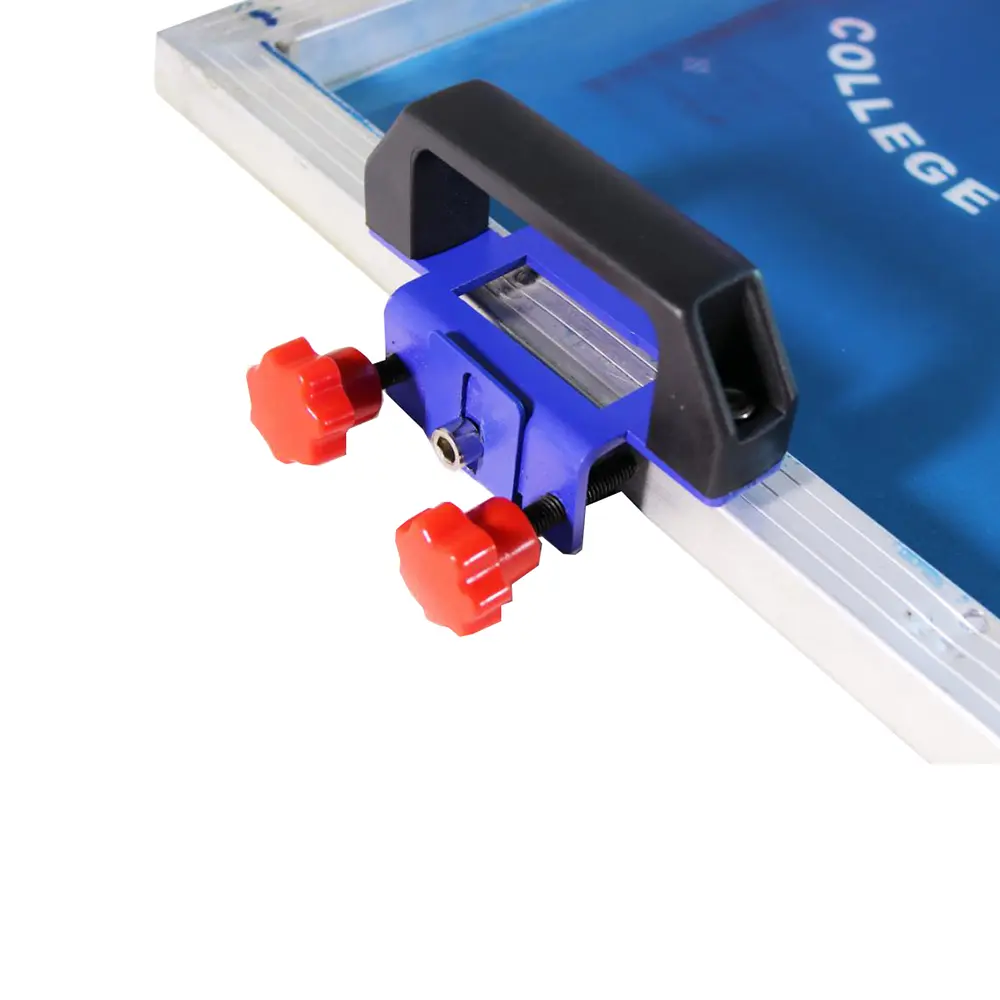

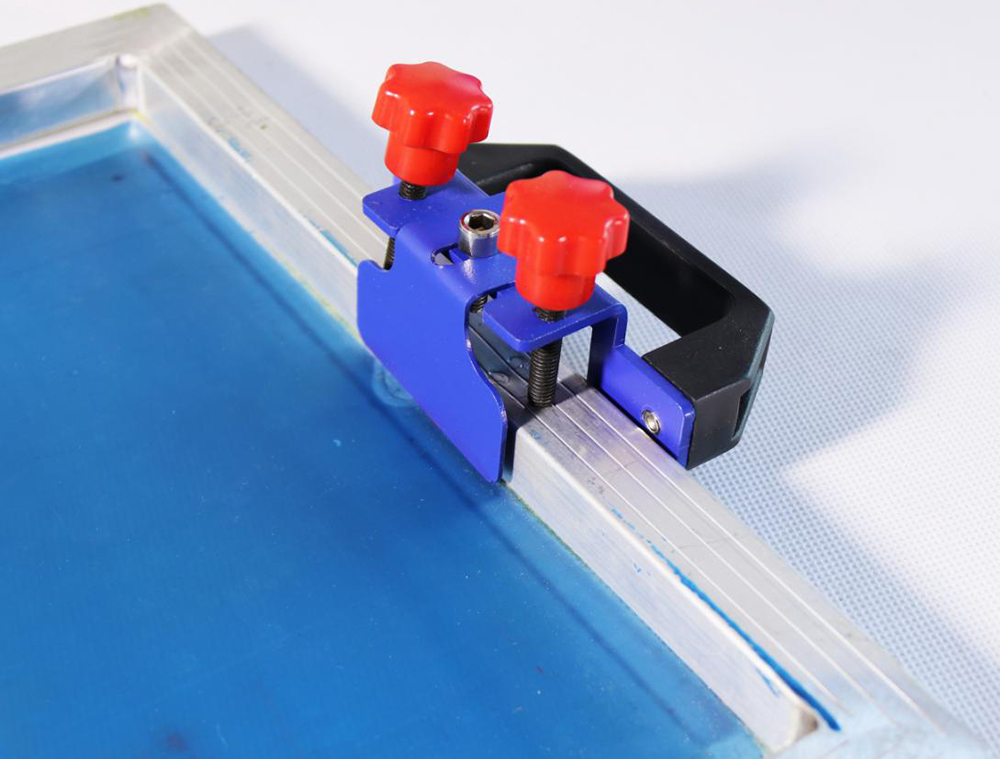

5. rama ekranu ze specjalnym uchwytem przymocowanym bezpośrednio do ramy ekranu, dwie metody montażu, można ją zainstalować w górnej części ramy ekranu, można ją również zainstalować z boku płyty ekranu, można ją łatwo pchać i ciągnąć od lewej do prawej, uchwyt można dowolnie zamocować w dowolnej części ramy ekranu, górny czerwony uchwyt i nieruchoma płyta ekranu z przednią przegrodą, aby zapewnić mocne zamocowanie płyty ekranu na uchwycie. Uchwyt pasuje do różnych ramek siatkowych o grubości i szerokości 40mm.

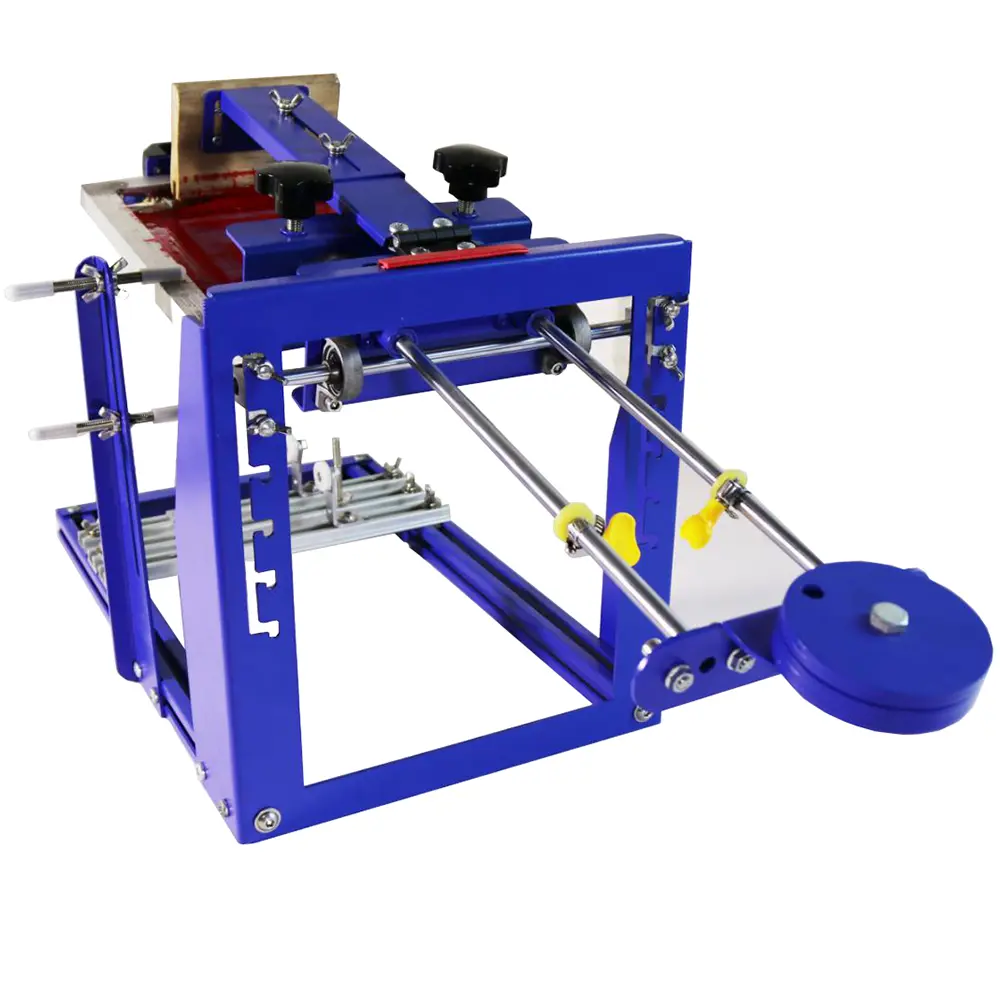

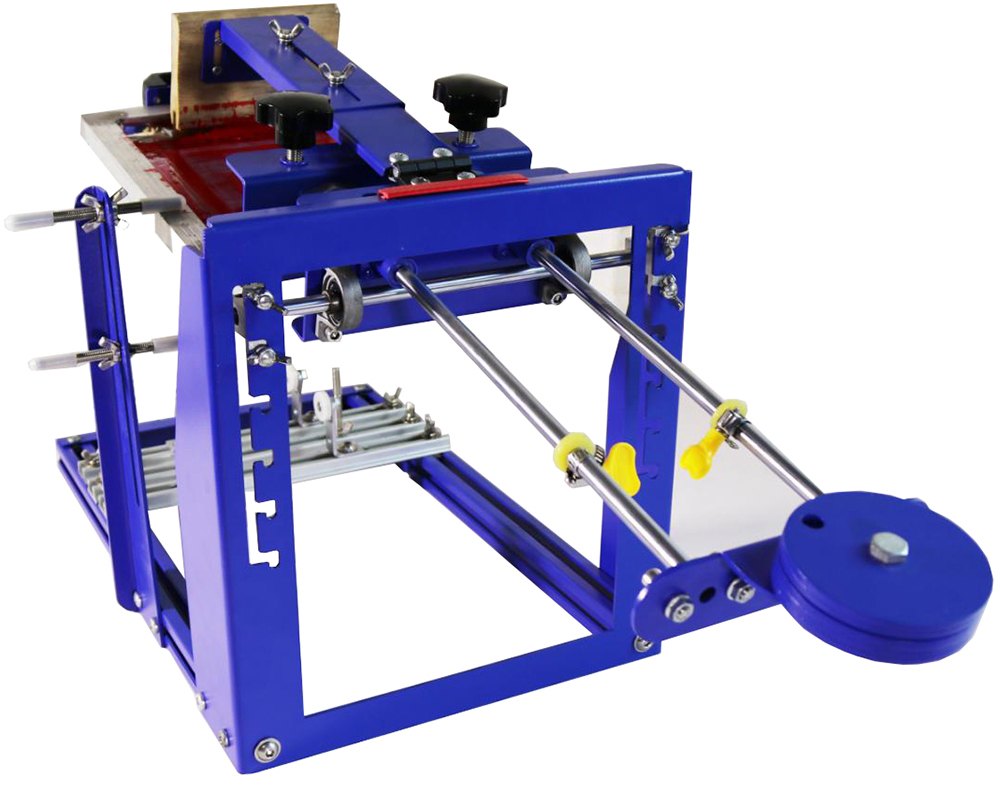

6. Płyta grawitacyjna z tyłu maszyny może automatycznie podnieść płytę sitową po drukowaniu. Jest wyposażony w dwie płyty grawitacyjne, które można regulować i instalować w celu zrównoważenia w zależności od ciężaru płyty przesiewającej. Do płyty grawitacyjnej można dodać duży ciężar, gdy przednia część ma nadwagę.

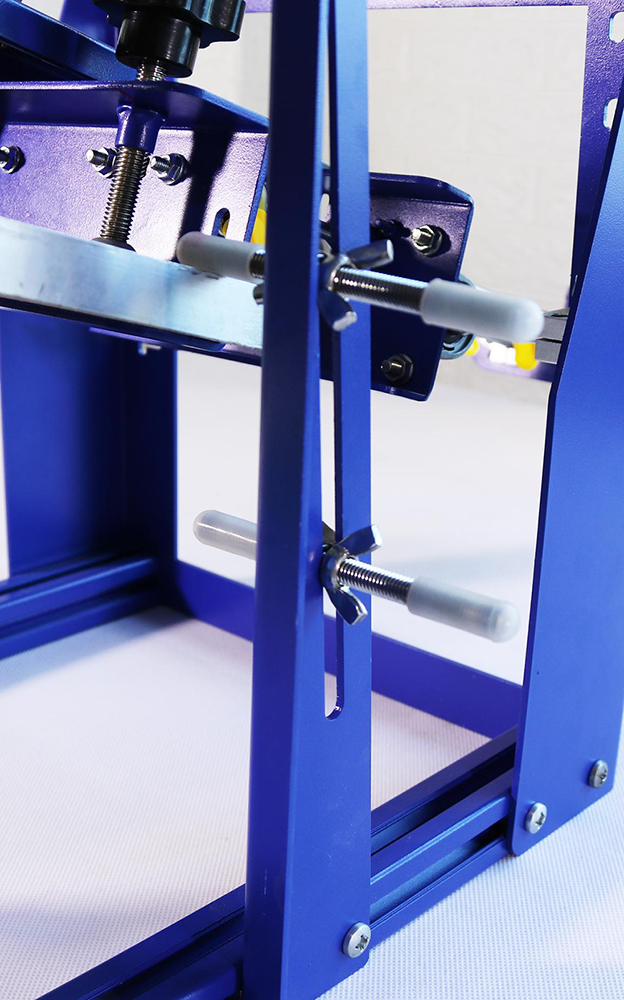

7. Górna rama nośna może kontrolować kąt górnej ramy nośnej po podniesieniu, a dolną ramę nośną można regulować w zależności od wysokości płyty ekranującej. Płyta ekranująca jest umieszczona równolegle, aby zapobiec opadaniu i uszkodzeniu przedniej części płyty ekranującej. Obydwa wsporniki można regulować w górę i w dół w zależności od potrzeb

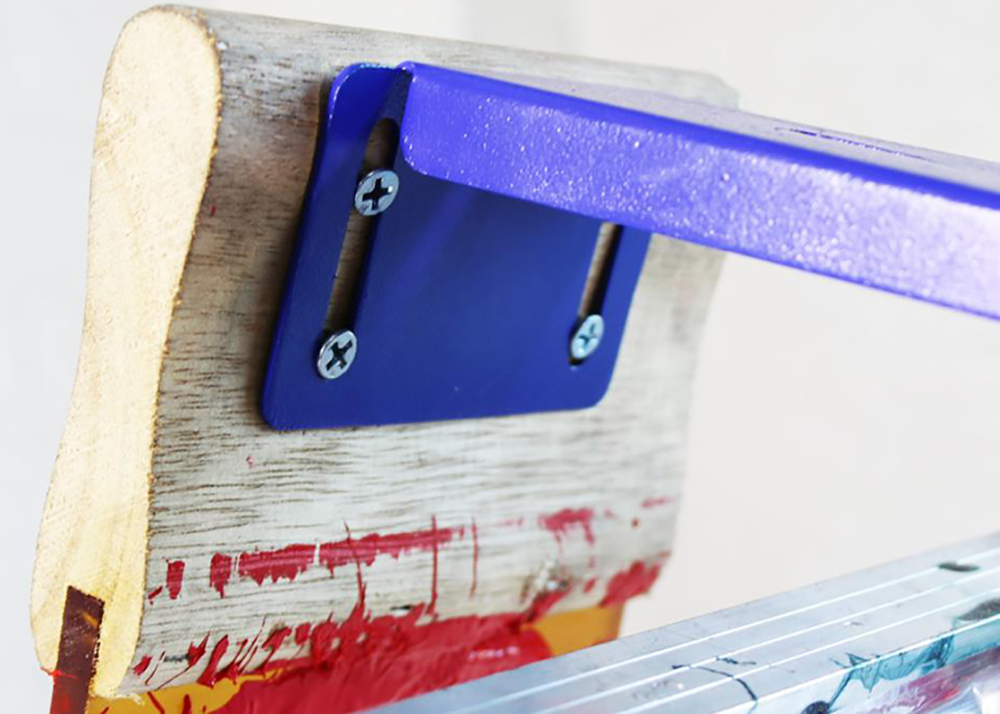

8. Stelaż do ściągaczki wykorzystuje samogwintujący skrobak z rączką drewnianą i jest odpowiedni do skrobaka z rączką drewnianą o długości mniejszej niż 200 mm. Stojak można przesuwać o około 250 mm w zależności od położenia wzoru płyty sitowej.

9. pozycjonowanie odległości ruchu płyty ekranującej; Oba końce dwóch wałów optycznych są wyposażone w pierścienie pozycjonujące i gumowe pierścienie odporne na uderzenia. Pierścienie pozycjonujące są regulowane z przodu i z tyłu w zależności od rozmiaru wzoru, aby osiągnąć odpowiednią pozycję. Fartuch przeciwuderzeniowy można umieścić pomiędzy metalowymi uderzeniami wywołanymi nienormalnym dźwiękiem, aby chronić części maszyny.

Stosowanie

1. Zamontować płytę sitową i wyregulować gniazdo podporowe pod płytą sitową do poziomu podstawowego płyty sitowej; Zamontuj uchwyt do ciągnięcia ramy ekranu;

2. Zamontuj skrobak i zamocuj go w odległości 1-2 cm od wzoru;

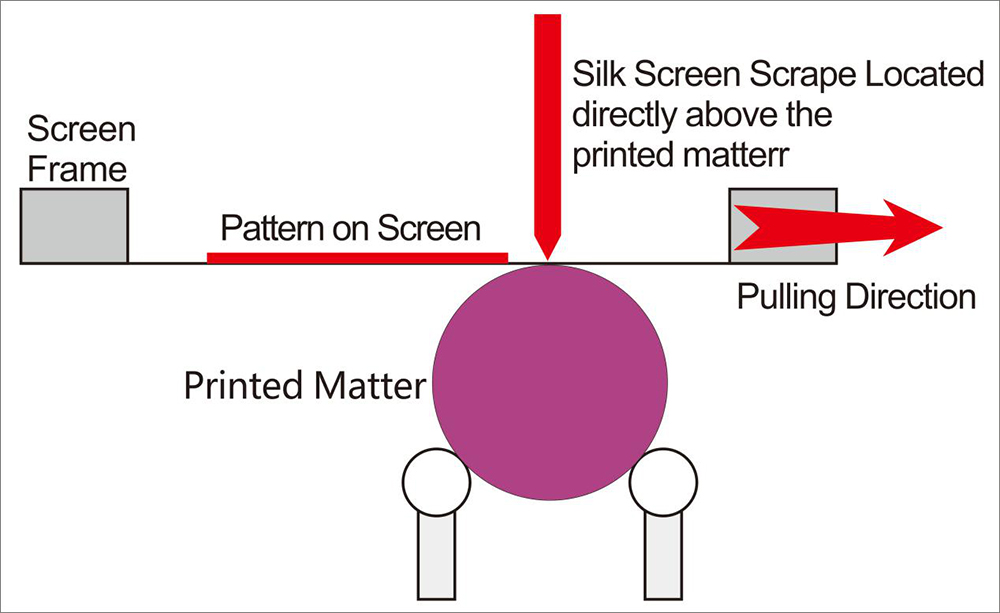

3. Wyreguluj położenie ramki drukującej podłoża i łożyska rolkowego, umieść podłoże, a odstęp pomiędzy górną krawędzią podłoża a płytą sitową wynosi 1-3 mm; I wyrównaj górną i dolną część zgarniacza podłoża;

4. Wyreguluj pokrętło pozycjonowania odległości płyty sitowej zgodnie z lewym i prawym wymiarem wzoru;

5. Włóż atrament do ramki ekranu;

6.Naciśnij zgarniacz lewą ręką (lub prawą ręką); Aby drukować, pociągnij uchwyt prawą (lub lewą ręką) za ramę ekranu.

Aplikacja

Zakrzywiona maszyna do sitodruku używana jest głównie do drukowania produktów cylindrycznych i stożkowych; Takie jak różnorodne tworzywa sztuczne, szkło, materiały metalowe wykonane z produktów o cylindrycznym, stożkowym kształcie, w tym butelki na wino, butelki po lekarstwach, butelki po kosmetykach i inne butelki opakowaniowe; Kubki, termosy, kufle do piwa, kufle czerwone itp. Tubka szklana, długopis, długopis, wędka, nietoperz i inne drobne wyroby cylindryczne;
W przypadku produktów cylindrycznych lub stożkowych powierzchnia druku jest duża wklęsła lub wypukła, powierzchnia druku ma plamy, a inne niepłaskie nadruki nie są pasuje do maszyny.

Nasze zalety

–Popraw dokładność umieszczenia podłoża, upewnij się, że wszystkie pozycje drukowania są zasadniczo takie same po umieszczeniu podłoża

–Szybsze ułożenie podłoża, bez konieczności zaznaczania lub ręcznej regulacji, umieszczane bezpośrednio w podłożu. Ograniczenie podłoża w procesie druku nie odbiega.

–Dołączona płyta konfigurowana przez maszynę wykorzystywana jest w połączeniu z umieszczeniem podłoża w ramie głównej, która stosowana jest głównie przy drukowaniu produktów o kształcie stożkowym. Dołączoną płytkę można połączyć z ramą główną w pionie za pomocą dwóch śrub lub połączyć krzyżowo z korpusem ramy głównej kursywą za pomocą jednej śruby.

–Maszyna została w pełni wyregulowana przed opuszczeniem fabryki. Klient musi jedynie zainstalować podest z ramą sprężyny i ekranu.

–W głównym korpusie maszyny zastosowano zaawansowaną obróbkę powierzchni metalu metodą natryskiwania elektrostatycznego, odporność na kwasy i zasady, odporność na korozję, odporność na czystość, brak rdzy, może być używana przez długi czas; Niektóre części wykonane są ze stali nierdzewnej i stopów aluminium.

–Wyposażony w pełny zestaw narzędzi instalacyjnych i szczegółowe instrukcje instalacji; Łatwa instalacja bez dodatkowych narzędzi.

–Eksport do Europy i Ameryki standardowe opakowanie drewniane, wolne od fumigacji, wszystkie rodzaje części metalowych w pudełku są pakowane indywidualnie lub umieszczane w izolacji, aby zapewnić, że wszystkie rodzaje części metalowych nie stykają się bezpośrednio
